Asada 40與50大型尺寸模具

北名推薦40su(一吋半)、50su(兩吋)的大尺寸壓接施工,可透過Asada的環形模具進行施作。目前該模具適用於目前市售一般通用壓接工具。

Asada環形模具的特色,在於透過環扣的方式扣住接頭,然後環扣軸的另一端進行壓接。這樣的壓接方式,會有環扣軸與環控端兩個力矩,工具機推進的時候,可以讓壓力平均分配在接頭上,降低因為力量不平均所造成的壓接凸點或者壓接不全所造成的風險。

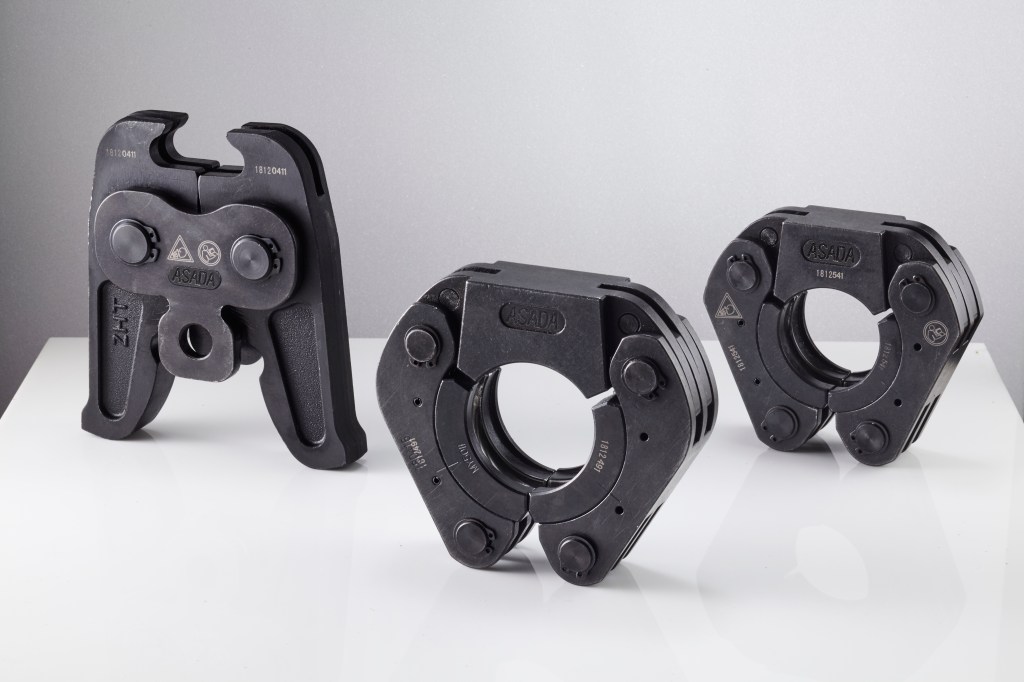

Asada環形模具組包括一個『主機模具』,還有『SU40與SU50環形模具』各一個。

以下是Asada環形模具配合一般通用壓接工具,操作步驟:

一、將主機模裝具入壓接工具。

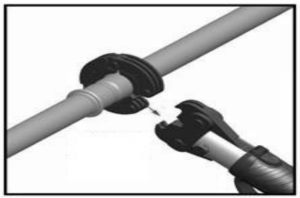

二、壓接接頭與不鏽鋼管先完成接合,然後打開環形模具包覆接頭壓接處。

三、將主機模與環形模具接合。

四、啟動壓接工具機推動開關進行壓接。

(以上圖片資料由台灣淺田提供)

經過工地實測,Asada環形模具組,對於北名40su與50su壓接接頭的壓接效果良好,推薦大家在壓接施工時可使用。

各位夥伴有興趣採購,可以聯繫北名實業(02)2592-7857。
